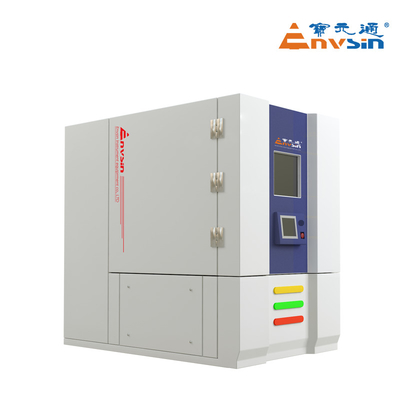

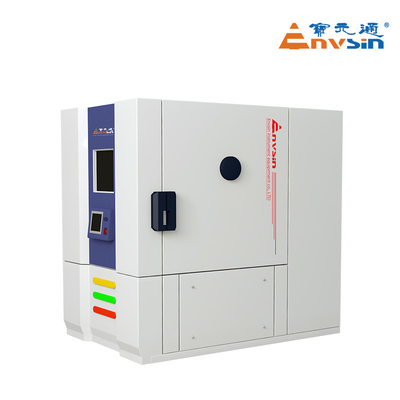

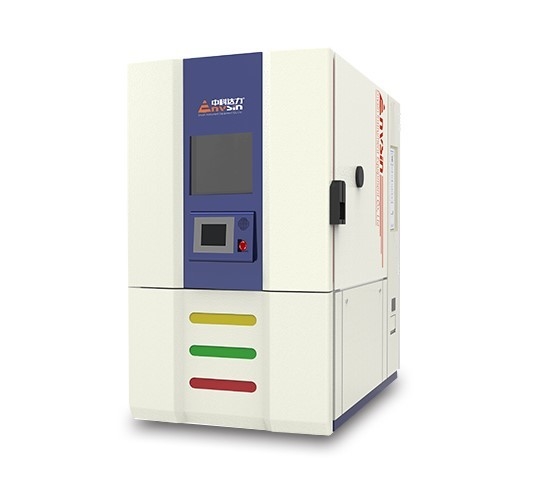

335L spanning die het Milieu Gekoelde Water onderzoeken van Testkamers

Testruimte

335L

Inwendige afmetingen

800*650*650 mm(W×D×H)

Buitengrootte

1800 mm*2500 mm*2300 mmIk heb het niet gedaan.

Stroomvoorziening

AC380V±10%, 50Hz±1 vierdraad driefase+aarddraad ((3/N/PE),aardweerstand<4Ω

Max.

65 kW

Max. valuta

110A

Koelmethode

Watergekoeld

Systeemstructuur

Drie-delige structuur:bewegingsloos onafhankelijk testgebied.Voorverwarmingsgebied.Voorkoudingsgebied

Installatieplaats

• Geen sterke elektromagnetische straling in de buurt.
• Dicht bij het afvoerstelsel (in een afstand van 2 meter van de koelinstallatie,voor condenswater)
• Het draagvermogen van de grond niet minder dan 20000 kg/m2
• Bereid de juiste stroomvoorziening en watervoorziening voor
• Als water of gasvoorziening nodig is, moet deze vooraf voorzien zijn van een
• Omgevingstemperatuur: 5°C~25°C, 25°C~35°C gesuggereerd, goed werken; ((voor luchtgekoelde modellen);5°C~40°C goed werken (voor watergekoelde modellen)
• Omgevingsvochtigheid: ≤ 85% RH;
• Omgevingsdruk: 86 KPa ∼ 106 KPa;
• Waarborgen voor de plaats van de installatie, als hieronder:

- Ik weet het niet.

Cwater

Watertemperatuur:5°C≤Watertemperatuur≤28°C bereiken alle technische index, 28°C

Waterbron Temperatuur ≤10°C,behoefte om condenswater te voorkomen

Waterstroom: ≥15 ton/uur

Pijpdiameter: G2,5 inch ×2

hydraulische druk:0.3MPa ¥0.6MPa

Hydraulisch drukverschil: ≥ 0,2 MPa

Waterkwaliteitseisen:GB50050-1995

Luchtcompressie

Compressie-luchttoevoerdruk:0.6MPa ¥0.7MPa

Vochtigheid van de perslucht bij pneumatisch gebruik: ≤ 30 g/m3

Vochtigheid van de perslucht bij gebruik van droge lucht: ≤ 1,5 g/m3

Werkkamertemperatuur schoktestparameter

Thermische schokproefkamers - S2:

• laagtemperatuurschokbereik: -55°C-10°C
• Hoogtemperatuurschokbereik: +60°C ∼+150°C

- Ik weet het niet.

Onderzoek op basis van de resultaten van de test op basis van de testmethode

• laagtemperatuurschokbereik: -65°C-10°C
• Hoogtemperatuurschokbereik: +60°C+150°C
• PAMP-onderzoek naar milieustress
• laagtemperatuurbereik: -55°C-10°C
• Hoogtemperatuurbereik: +60°C+125°C
• Temperatuurgradiënt: 3°C/min
• Temperatuurschommelingen: ± 0,1°C ± 1,0°C
• Temperatuur-eenvormigheid: ± 0,5°C ± 2,0°C
• Temperatuurdeviatie: < ± 2°C

Opmerking:

1.Testen zonder belasting, overeenkomstig GB/T5170-2008, indien geen andere bijzondere vermelding.

2.Temp. bereik in 0°C+60°C, het instellen van de schoktemperatuur en de RAMP Environmental Stress Screening functie worden afgekeurd.

3. Testgegevens in een met lucht gekoelde testkamer bij omgevingstemperatuur 25°C, goede ventilatie;35°C≥RT>25°C goed functioneren; laag temperatuurbereik,de koelingssnelheid en de thermische belastingcapaciteit worden beïnvloed door de veranderlijke omgevingstemperatuur.

4.Vandaar de gegevens van de watergekoelde testkamer bij watertemperatuur ≤ 28°C, hydraulische druk 0,3 MPa ≈ 0,6 Mpa, hydraulische drukverschil ≥ 0,2 Mpa

Voorverwarm temperatuur.

Temperatuur SV: +50°C+220°C

Temperatuurstijgingstijd: RT→+220°C 50min

Voorkoel temperatuur.

Temperatuur PV:-75°C+70°C

Temperatuurreductietijd: RT-75°C 60min

Tijdelijke hersteltijd

< 15 min ((meting in luchtuitlaat)

Testnorm

                          Experimentele standaard-S2:

GB/T2423.22

MIL STD 202F, methode 107G

IEC 60068-2-14, Test Na

BS 2011

DIN 40046, Test Na

JESD22-A101-A

                          Experimentele standaard-S3:

GJB 150.5-1986

MIL STD 883H

MIL STD 202G

IEC 60068-2-14

JIS C 60068-2-14

JASO D 0144

EIA JED-2531A

Teststandaard voor milieuschermonderzoek:

IEC 60749-25 ((JESD22-A104D)

IEC 60068-2-14NB ((JIS C0025NB)

IEC 61747-5 (EIA JED-2531A)

JESD22-A105-B

IPC-9701

SAE-J1211
