Testkamer voor zand en stof
Created with Pixso.

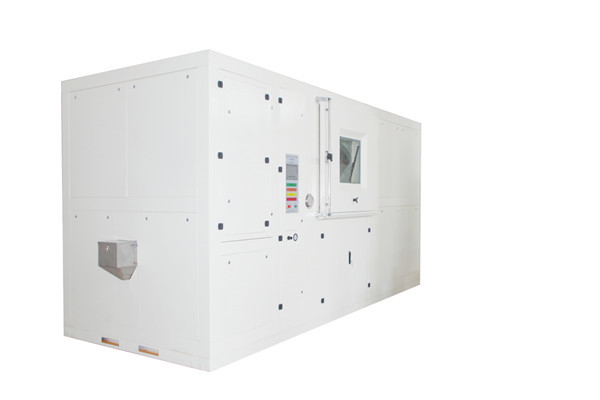

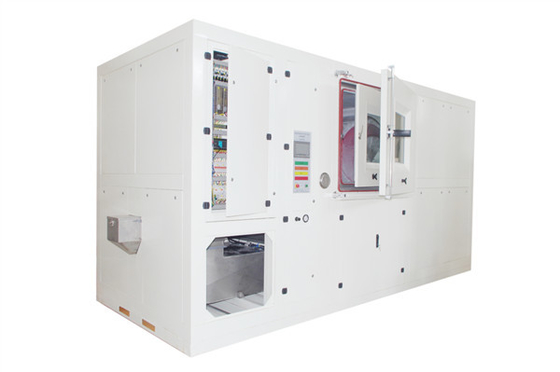

Het Standaardzand van IP5X IP6X en Goedgekeurd de Kamer1000l Ce van de Stoftest

Het Standaardzand van IP5X IP6X en Goedgekeurd de Kamer1000l Ce van de Stoftest

Merknaam: Envsin
Modelnummer: ESC-1000
Moq: 1 REEKS
Prijs: $8000 >=1 Set
Betalingsvoorwaarden: T/T, L/C
Toeleveringsvermogen: 10 reeksen per maand
Gedetailleerde informatie
Plaats van herkomst:
Guangdong, China
Certificering:
CE ISO
standaard:
IP5X, IP6X
Testruimte:
1000 Liter
Max System Power Ong.:
2 kW
Max System Current Approx:
7.9A
Interieurmateriaal:
SUS304 roestvrij staal
Binnenmaat:
1000mm×1000mm×1000mm (W×D×H)
Verpakking Details:
Houten geval
Levering vermogen:
10 reeksen per maand
Markeren:

1000L zand en Stoftestkamer

,

Ce-de Testkamer van het Zandstof

,

1000L de Testkamer van het zandstof

Productbeschrijving
1 eigenschap
1.1 testruimte 1000 Liter
1.2 binnenlandse Afmeting 1000mm×1000mm×1000mm (W×D×H)
1.3 buitenafmeting

Ongeveer: 1500mm×1430mm×1920mm (W×D×H)

(Gelieve onderworpen te zijn aan definitief ontwerp)

1.4 voeding AC380V±10%, 50Hz±1 driefasen, 4-draad + Aan de grond zettend Draad (3/N/PE die), Weerstand aan de grond zet is minder dan 4Ω
1.5 Max System Power Ong.: 2KW
1.6 Max System Current Ong.: 7.9A
2 specificatie
2.1 temperaturen. Waaier RT﹢10℃~﹢80℃
  Temperaturen. Afwijking: ±5.0℃
  Temperatuurschommeling: ≤±2℃
2.2 vochtigheidswaaier Nota: Testomgevingvoorwaarden: de omgevingstemperatuur is +25℃, relatieve vochtigheid ≤85%, geen specimen in de testkamer
2.3 teststof Droog talk die door het kamergat van 75μm kan overgaan, draaddiameter van 50μm vierkante lege zeef
2.4 stofconcentratie 2~5kg/m ³
2.5 de snelheid van de specimenwind ≤2m/s
2,6 Graad van vacuüm (regelbaar) 2Kpa
2.7 testnormen

GB4208-93 testmethode van het zandstof

GB2423.37-89 testmethode van het zandstof

JIS D0207

3 structuur

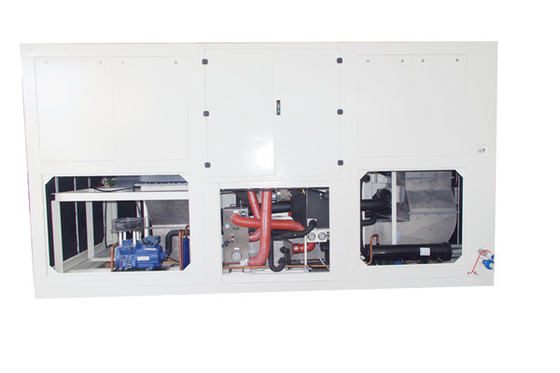

3.1 structuurwijze De testkamer keurt integrale structuur goed, en de testruimte is het belangrijkste lichaam. Een elektrisch controlekabinet is opstelling op de rechterkant van de testkamer, met ingebouwd elektrisch controleapparaat en werkend paneelapparaat. Het achtergedeelte en de bodem van de testkamer zijn opstelling met mechanische en elektrocabine, ingebouwde stofpomp, de vibrator van het zandstof en andere apparaten. Het vacuüminterfaceapparaat, het zand en de stofverwarmer, het rek van de steekproefopslag, het zand en de luchtleiding van de stofomloop, de deur van de testruimte en andere apparaten zullen opstelling in de binnentestruimte zijn.
3.2 materiaal

Buitenmateriaal: Koudgewalste staalplaat + het elektrostatische bespuiten procédé met twee kanten

Binnenlands materiaal: SUS304stainless staal

Isolatiemateriaal: stijve het schuimlaag van de polyurethaanisolatie

3.3 kamerdeur

Enige scharnierende deur*1 reeks

Van de de knoopdeur van de legeringstrekkracht het handvat*1 reeks

Grote grootteglas het bekijken venster*1 reeks

Visuele de schraper*1 reeks van het venster handstof

3.4 werkende ruimteplank De steekproefrek x van het roestvrij staalnet 1 reeks bij de bodem van de testruimte
3.5 werkende ruimtestofverwarmer Met vinlegering kan de gepantserde straalkachel x 1 reeks, vochtigheid anti het koeken verhardingshitte verminderen het zandstof
3.6 het werk de ruimte geeft stofweg door De pijp geeft zand en stofluchtleiding door, die door de het stofpomp van de frequentieomzetting wordt gecontroleerd om zand van de stofafzet bij de bovenkant van de studio en zand van de stofafzet te blazen bij de bodem
3.7 elektrisch de controlekabinet van de testkamer

Het kleine elektrische controlekabinet is geïnstalleerd op de linkerkant van de studio, met de dekkingsplaat van de klinkdeur

Ingebouwde elektrocomponenten, controlemechanismen, bestuurders, enz.

Voor de elektrische controle is het kabinet (juiste voorzijde van de testkamer) een controlebord voor mens-machine interactie

3.8 het controlebord van de testkamer

Human-computer interactielcd touch screen x 1 reeksen, het integreren aanrakingscontrole en de informatievertoning van de apparatenstatus

Aan/uit-knopschakelaar x 1

Schakelaar van het noodsituatieeinde x 1

Alarmzoemer x 1

3.9 de doos van stofemissies bij de bodem Ladetype de doos van de stoflossing bij de bodem van de testkamer voor het verzamelen van en het vervangen van zandstof in de testkamer
3.10 zand en stof bewegend apparaat Het doorgeven van de het stofpomp van het stofkanaal van het de testzand de verrichting van de het stofomloop, van het de mondzand van de stofterugkeer de pomp van de het stoftrilling om de precipitatiecondensatie van het zandstof te verhinderen
4 temperatuur en vochtigheids regelend systeem
4.1 de wijze van de temperatuurcontrole Closed-loop koppelt het verwarmen controlesysteem terug is samengesteld uit temperatuursensor, controlemechanisme, de module van de relaisaandrijving in vaste toestand en straalkachel uitvoerend element. Door P.I.D-de methode van de controleberekening, wordt de temperatuur van de omringende lucht in de testkamer gecontroleerd dynamisch in realtime en snel, zodat de temperatuur van zandstof voor dehydratie wordt verhoogd.
4.2 de wijze van de vochtigheidscontrole Door de vochtigheidssensor, controlemechanisme, relais drijfmodule in vaste toestand van uitvoerende componenten, straalkachel, de droge ventilator ontvochtigings verwarmingssysteem, door de systeemmontages, realtime koppelt de ontvochtiging van de het milieulucht van de kamerstudio snel om dynamisch terug te testen, is het zandstof in een droog milieu niet gemakkelijk aan gecondenseerd agglomeraat.
4.3 controlemechanisme PLC programmeerbaar controlemechanisme
4.4 verwarmende bestuurder De output van het controlesysteem het verwarmen signaal→ relais SSR→ verwarmen het In vaste toestand actuator (legerings gepantserde straalkachel op hoge temperatuur en corrosiebestendige)
4.5 temperatuursensor De temperatuursensor van de platina gouden PT100 thermische weerstand Ω
4.6 vochtigheidssensor Capacitieve vochtigheidssensor
5 de datatransportbesturingsysteem van het zandstof
5.1 de datatransportbesturingwijze van het zandstof Door de sensor van de windsnelheid, controlemechanisme, elektromagnetische klep, de module van de ADVERTENTIEbestuurder, frequentieconvertor, koppelt het centrifugaalstof van pomp gesloten lijn controlesysteem, door P.I.D-controlemanier van rekening, de dynamische testende vakje de windsnelheid van het studiostof snelle verfijningscontrole terug in real time om de omloopstroom van het zandstof te controleren.
5.2 controlemechanisme PLC Programmeerbaar controlemechanisme
5.3 bestuurder De stepless convertor van de digitaal signaalaandrijving, ADVERTENTIEbestuurder
5.4 Actuator De veranderlijke pomp van het frequentiestof
5.5 sensor De elektronische sensor van de windsnelheid
6 controlesysteem
6.1 LCD het systeem van de aanrakingscontrole De module van het aanrakingscontrolemechanisme, programmeerbaar PLC controlemechanisme + geïntegreerd kleurenlcd touch screen. Vastgestelde controlemontages en de informatievertoning van de staat in één interface (het steekproefbeeld is slechts voor verwijzing, detailleert onderwerp aan entiteit)Het Standaardzand van IP5X IP6X en Goedgekeurd de Kamer1000l Ce van de Stoftest 0
6.2 vertoningsinterface van de 7,0-duim 800X480 de vertoning puntmatrijs met TFT-kleurenlcd vertoning
6.3 wijze van verrichting Het type van touch screendialoog verrichting, aanraakinvoerparameters
6.4 programmaredacteur User-defined programmaredacteur, het gebrek sparen lange tijd, kan worden gesneden en wijzigingsbeheer
6.5 gegevensvertoning Vastgestelde waarde, gemeten waarde, lopende tijd, programmauitvoeringsstatus, outputstaat en andere informatie
6.6 functieuitbreiding Met overvloedige externe programmeerbare de logicacontrole van de outputhaven, intelligente de uitbreidingscapaciteit van het opsporingsuiteinde
6.7 gegevensopslag en functieinterfaces 6.7.1 gegevensopslag: De opslaginformatie omvat testdatum en tijd, teststreefwaarde en test gemeten waarde en andere hoofdtestparameters. De tijd van de opslagbemonstering kan worden geplaatst, en de testgegevens van niet minder dan 1 jaar kunnen worden opgeslagen. De gegevens kunnen door externe opslagmedia (USB-schijf) worden uitgevoerd;
  6.7.2 de gegevens zetten om: Het controlemechanisme heeft een verlengbare USB-interface aan de download van steungegevens
  6.7.3 communicatie interface: De testkamer met RJ45-gegevensinterface, zoals de hogere PC-communicatie functiesoftware, kan met deze interface worden verbonden om de functie van het computerexterne beheer te bereiken;
6.8 andere functioneert

6.8.1 foutenalarm en oorzaak, die snelle functie verwerken

6.8.2 macht van beschermingsfunctie

6.8.3 bovenleer en ondergrenzen van temperatuur, druk, de beschermingsfunctie van de windsnelheid

6.8.4 de functie van de kalendertiming (autobegin en autoeinde)

6.8.5 start zelf-controlefunctie

6.8.6 het vastgestelde controlemechanisme van de wachtwoordbescherming kan parameters worden geplaatst

7 het apparaat van de veiligheidsbescherming
7.1 zand en stofomloopsysteem

7.1.1 testruimte over temperatuurbeschermer

7.1.2 de overbelastingsbescherming van de stofpomp

7.2 verwarmingssysteem

7.2.1 de brandwondbescherming van de verwarmerlucht

7.2.2 de bescherming van de verwarmeroverbelasting

7.3 het voedingsysteem

7.3.1 het verlies van de voedingfase en de foutenbescherming van de faseopeenvolging

7.3.2 onafhankelijke kortsluiting over de huidige kring van de beschermingscontrole

7.3.3 hoge huidige hoofdkrings onafhankelijke kortsluiting over huidige bescherming

7.3.4 ELBC-de lekkagebescherming van de lekkagestroomonderbreker, bescherming van de de schommelingsgolf van RC de elektronische

7.4 andere Shell die van de testkamer bescherming aan de grond zet
