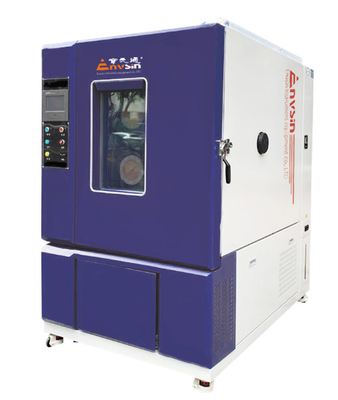

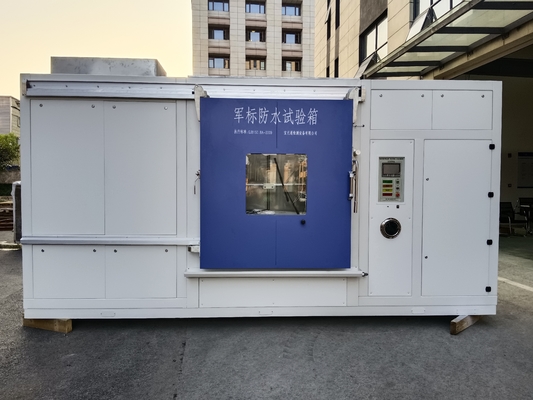

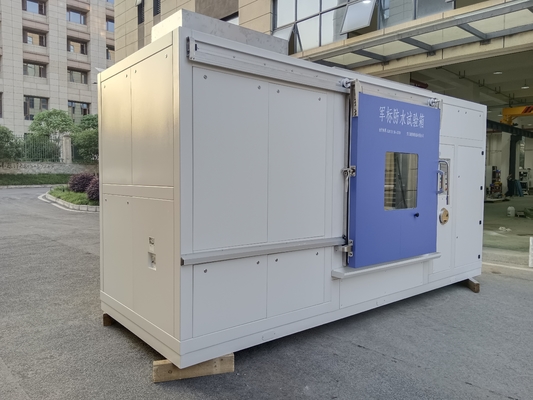

IPX regentestkamer voor elektronische duurzaamheidstests Compact laboratoriumgebruik

IPX regentestkamer voor elektronische duurzaamheidstests Compact laboratoriumgebruik

Merknaam:	Envsin
Modelnummer:	Efs-LC
Moq:	1
Prijs:	$15000 >=1 Set
Betalingsvoorwaarden:	L/C, D/A, D/P, T/T
Toeleveringsvermogen:	5 reeksen per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

Guangdong, China

Certificering:

CE ISO

Naam van het product:

Regenproefkamer, waterdichte IP-kamer

Stroomvoorziening:

AC 3 Fase 380V 60/50Hz

Garantie:

1 jaar

teststandaard:

IEC60529

Swing snelheid:

0~9999

Materiaal:

Het Roestvrije staal van SUS 304

Verpakking Details:

Houten geval

Levering vermogen:

5 reeksen per maand

Markeren:

Van de de Regennevel van SUS 304 de Testkamer

Waterdichte de Testkamer van de Regennevel

De Testkamer ISO van de regennevel

Productbeschrijving

1. Specificaties
IPX1 IPX2	Temperatuur van het sproeiwater: het temperatuurverschil tussen de watertemperatuur en het monster mag niet groter zijn dan 5 °C en de watertemperatuur mag niet lager zijn dan 5 °C.
	De diameter van het speldgat: Ø 0,8 mm (vervangbaar)
	De minimale afstand tussen het mondstuk en het monster is 200 mm.
	Afstand tussen naaldbuizen: 20 mm
	Testbank snelheid: (1 ~ 20) R / min (instelbaar)
	Testbankgrootte: Φ 600 mm* 600 mm
	Behoud van de testbank: ≤ 30 kg (aanpasbaar)
	Centrifuge afstand: 100 mm
	Andere eisen: de testbank kan de hoek aanpassen
IPX3 IPX4	Radius van de spuitring: R400 mm
	Diameter van de opening: Φ 0,4 mm (vervangbaar)
	De maximale afstand tussen de spuitstuk en het monster is 200 mm.
	Afstand tussen twee gaten: 50 mm
	Diameter van de spuitpijp: Φ 16 mm
	Schommel van spuitpijp: de schommelhoek van 0 ° ~ ± 165 ° kan in het programma worden ingesteld en door servomotor worden bestuurd.
	Spraystroom: 0,07 l min ± 5% per gat (kan worden ingesteld en weergegeven in de regelaar met de verandering van de spuitdruk)
	Swing-snelheid: 0 ~ 90 ° / S (instelbaar)
	Rotatiesnelheid van de monstertafel: 0 ~ 17R / min (instelbaar)
	Testbankgrootte: Φ 500 mm (aanpasbaar)
	Draagkracht van de steekproeftabel: ≤ 30 kg (aanpasbaar)
	Andere: het aantal openingen en de totale waterstroom van de aangepaste schommelbuis voldoen aan de eisen van de verschillende schommelbuisradiussen in tabel 9 van gb4208-2017; volgens gb4208-2017,het is uitgerust met een watersproei- en spatbestendige sprinkler
IPX5	De inwendige diameter van het mondstuk: 6,3 mm.
	Waterstroom: (12,5 l ± 0,625) L/min (de regelaar kan worden ingesteld en weergegeven)
	Testtijd: ten minste 3 min.
	Afstand van de spuitstuk tot het oppervlak van de shell: 2,5 m ~ 3 m
	Het centrale deel van de hoofdstroom: een cirkel met een diameter van ongeveer 40 mm op 2,5 m van het mondstuk
IPX6	De inwendige diameter van het mondstuk: 12,5 mm.
	Waterstroom: (100L ±5) L/min (de regelaar kan worden ingesteld en weergegeven)
	Testtijd: ten minste 3 min.
	Afstand van de spuitstuk tot het oppervlak van de shell: 2,5 m ~ 3 m
	Het centrale deel van de hoofdstroom: een cirkel met een diameter van ongeveer 120 mm op 2,5 m van het mondstuk
IPX6K	Innerlijke diameter van het mondstuk: 6,3 mm; vervangbaar.
	Waterstroom: (75±5) L/min (de regelaar kan worden ingesteld en weergegeven)
	Afstand van de spuitstuk tot het oppervlak van de shell: 2,5 m ~ 3 m
	Testtijd: ten minste 3 min.
	Waterdruk: ten minste 1000 kPa
IPX9K	Ononderbroken werktijd: ≥ 5 uur
	Sprayringhoek: 0°, 30°, 60°, 90°, steekproefgrootte hoekpositie verstelbaar
	Hoek van het spuitstuk: ± 15°, u kunt kiezen uit 1 test met één spuitstuk alleen of uit 4 combinatietests met vier spuitstukken
	Hoogtemperatuurwatertemperatuur: kamertemperatuur ~ 100 °C, resolutie ≤ 0,1 °C; watertemperatuur: 80 °C±5 °C, temperatuurschommelingen ≤ 1 °C, waterverwarming: kamertemperatuur ~ 85 °C,het gemiddelde ≥ 1 °C / min.
	Bespuittijd: 1 ~ 900 seconden, instelbaar
	Afstand van watersproei: 100 mm~ 150 mm afstand van het midden van de draaitafel kan handmatig worden aangepast.
	Waterpersdruk: 8 ~ 10 MPa, instelbare instellingen.
	Waterstroming: (14 ~ 16) L/min, instelbaar.
	De snelheid van de draaitafel: 1 ~ 12 r / min, instelbare instellingen.
	Hoogte draaitafel: 0 ~ 400 mm, instelbaar.
1.2 Testnormen	1. ISO16750-1-2006 Omgevingsvoorwaarden en tests voor elektrische en elektronische apparatuur van wegvoertuigen (algemene bepalingen) 2. Din40050-9 IP-code van de beschermingsklasse van de behuizing
	3. ISO20653 wegvoertuigen - beschermingsgraad (IP-code) - bescherming van elektrische apparatuur tegen vreemde voorwerpen, water en contact
	4. IEC60529-code voor de bescherming van elektrische behuizingen
	5. GMW 3172 (2007) Algemene eisen voor voertuigomgeving, betrouwbaarheid en prestaties 6.Vw80106-2008 algemene testomstandigheden voor elektrische en elektronische onderdelen van auto's
	7.QC / T 417.1 (2001) verbindingsstuk voor voertuiggordels deel 1
	8.Gb4208 beschermingsgraad van de behuizing
2Regensysteem
IPX1, IPX2 IPX3, IPX4, IPX4K IPX5, IPX6, IPX6K IPX9K
2.1 Structuur	1.De regenbuien worden geregeld door het waterdrukstroomregelsysteem, dat voornamelijk bestaat uit een elektronische frequentieomrekeningsboosterpomp en een stroomsensor; 2Om de schoonheid van de waterweg op lange termijn te waarborgen, zal het water in de waterpijp automatisch terugkeren naar de watertank wanneer de regenwatertest stopt.en de druppelpan zal gecomprimeerde lucht toe te voegen om te zuiveren en persen van het opgehoopte water, zodat er geen water in de waterleiding en de druppelkop is, zodat de verstopting door corrosie van het water van de pijpleiding gedurende een lange tijd wordt voorkomen; 3Aangezien de test een grote hoeveelheid regenwaterstroom veroorzaakt, wordt het regenwater dat uit de test valt centraal teruggevonden via de overlooppoort aan de bodem van de binnenkamer.en na behandeling door het filter gerecycled.

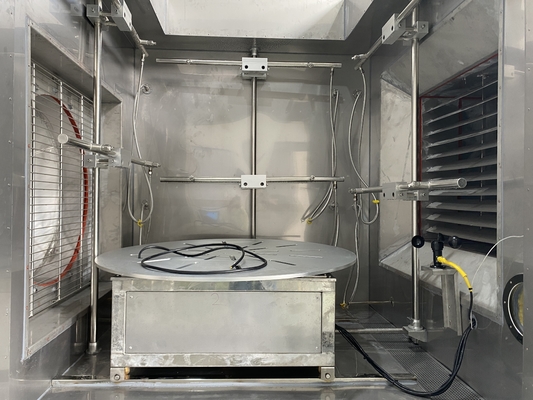

2.2 Elektrische draaitafel voor het plaatsen van monsters	Het apparaat wordt gebruikt om het testmateriaal te plaatsen. Het draaitafelapparaat kan de positie handmatig aanpassen door zich links en rechts door de aan de onderkant geïnstalleerde rollen te bewegen.De rotatiesnelheid en de rotatiehoek kunnen worden gecontroleerd en ingesteld via de touch-interface toetsen (de afbeelding is uitsluitend ter referentie)

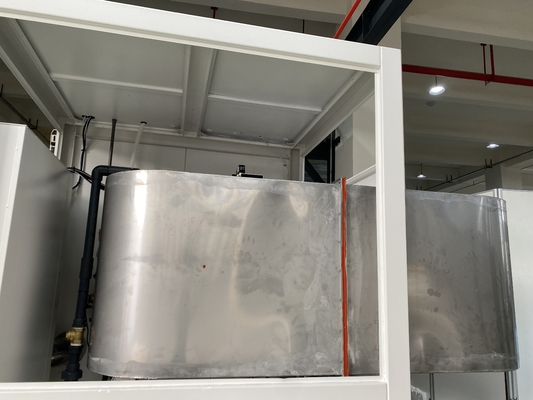

2.3 Waterwegcirculatie	Het na de regentest opgehoopte water kan worden gerecycled in de meerfasige sedimentatietank en na filtratie worden hergebruikt.Het kan ook rechtstreeks in de afvoergracht op de locatie van de klant worden afgevoerd.
2.4 Afvoervloer afvoer	Na de regentest komt het opgehoopte water in de sedimentatietank en wordt het na filtratie hergebruikt.De afvoergracht is vlak met de grond en heeft geen invloed op de draagkracht van de bodemplaat van de testkamer en de toegang van de testproducten.
2.5 Waterdruk- en stroomregelaarstand	Het gesloten terugkoppelsysteem bestaat uit een waterdruksensor, een waterstroomsensor, een regelaar, een magnetoventil, een ad-drive-module,Frequentieomvormer en waterdrukstroomregulerende pompDoor middel van een p.i.d. regelagoritme kan de waterdrukstroom van de spuitstuk in de testkamer in realtime en dynamisch worden aangepast en gecontroleerd.
2.6 Bestuurder	Digitaal signaal aangedreven stapsloze frequentiekonverter en ad-drive-module (afbeelding is uitsluitend ter referentie) .
2.7 Aandrijver	Een horizontale meerstadiumcentrifuge waterpomp met een lage geluidsdruk, een compacte structuur en een kleine installatieruimte moet worden geselecteerd (afbeelding is uitsluitend ter referentie)
2.8 Vochtdrukstroomsensor	Afbeelding van de elektronische vloeistofstroomsensor (alleen ter referentie)
2.9 Waterstuk	Speciale regendruppelproefnoot en watersprayproefnoot (afbeelding is uitsluitend ter referentie)
2.10 Condensat afvoergat	Afvoergaten met werkruimtecondensat en eenheidskondensat
2.11 Overloopgat	Een overloopgat wordt in de doos geplaatst om de afvoer van gecondenseerd water in de testdoos te begeleiden
2.12 Swing tube	De schommelbuis wordt door de PLC naar de servo gepulseerd en de servomotor wordt bestuurd om de schommelbuishoek en de schommelbuis snelheid te rijden om een nauwkeurige positionering van de schommelbuis te bereiken.Het testwater wordt via het hogesnelheidsroterende gewricht met de spindel van de pendelpijp verbonden om te waarborgen dat er geen waterlek is., en het water komt tijdens de werking in de pendelpijppijp en schiet vervolgens door het spuitstuk om de pendelpijpregentest te realiseren.
2.13 IPX5, IPX6, IPX6K	IPX5, IPX6, IPX6K spuitstuk is een afneembare inrichting. Bij IPX5, IPX6, IPX6K-test wordt de speciale teststraalrek naar de apparatuur verplaatst voordat de snelle clip wordt bevestigd.en vervolgens verbonden met een snelle waterleidingAangezien bij de proef de afstand van de spuitstuk van de bemonsterer 2,5 tot 3,0 meter moet zijn, kan het mobiele sprinklerframe de proefruimte efficiënter benutten.het zal naar de zijkant worden verplaatst en zal de site niet bezetten. Tijdens de test is er een isolatie-inrichting om te voorkomen dat water uit de apparatuur uitstort. .
2.14 IPX9K	A.Structuremodus: IPX9K-test voor hoogtemperatuur- en hoogdrukspoelingstest, dit testapparaat verkleint in andere werkwijzen automatisch de achterkant van de binnenkast,bij het selecteren van deze werkwijze, de pendel test elleboog automatisch swing naar de bodem van de vermijding positie, IPX9K automatisch strekt zich uit naar de test positie: het midden van de test draaitafel.de drainage van de binnenkast schakelt automatisch over op de drainage van de waterreservoir met hoge temperatuur om te voorkomen dat de watertemperatuur te snel afkoelt. B. Watertemperatuurregeling: door de temperatuursensor, de regelaar, de solid state relay-aandrijving, de hoge-temperatuurwatertank, de lage-temperatuurwatertank,elektrische verwarmingsactuator voor het vormen van een terugkoppelingsverwarmingsregelsysteem met gesloten lus, via het PID-besturingsalgoritme, real-time dynamische temperatuurcontrole van het testwater fijn en snel.het laagtemperatuurwater wordt snel aangevuld en afgekoeld, zodat de watertemperatuur de ingestelde temperatuur bereikt.zodat de watertemperatuur altijd in een uniforme toestand is geweest. Indien de watertemperatuur van de hoogtemperatuurwatertank tijdens de test onvoldoende is,de apparatuur zal wachten tot de watertemperatuur is gestegen tot de ingestelde temperatuur voordat ze verder werktDe verwarmingsaandrijver gebruikt een solid state relay SSR, die het signaal van de centrale regelaar omzet naar het signaal van de centrale regelaar.en rijdt de elektrische verwarmer van de watertank om te werken om de watertemperatuur te regelen en de grote stroom te regelen met een kleine stroomDe verwarmingsactuator is een UL-type elektrische verwarmer die is ingekapseld in een hoge temperatuur corrosiebestendig legeringsmateriaal.
3 Elektrisch besturingssysteem
3.1De voornaamste elektrische toebehoren zijn van internationale topmerken, zoals lekbeschermer, wisselstroomcontactor, intermediair relais, enz.Samwon Tech van Korea wordt gebruikt voor ACU en DCU modules., Gallo Gavazzi uit Zwitserland wordt gebruikt voor vaste staat relais, en Phoenix uit Duitsland wordt gebruikt voor elektrische connector board.Er worden elektrische componenten van hoge kwaliteit gebruikt om de lange termijn stabiele werking van het systeem te garanderen.
3.2 De elektrische bedieningsinrichting is uitgerust met een distributiebord voor gecentraliseerde installatie en beheer;zodat het elektrische besturingssysteem modularisatie is ontworpen voor de distributie van stroom en handig voor inspectie en onderhoud
3.3 Alle elektrische besturingscomponenten en -circuits zijn voorzien van merken en draadnummers om de elektrische montage te standaardiseren en de controle en het onderhoud te vergemakkelijken:
3.4- Water- en elektriciteitsseparatie en montageconstructie:Het ontwerp van de scheiding en de onafhankelijke montage van het waterwegstelsel en het elektrisch besturingssysteem om de veiligheid en betrouwbaarheid van de testbox te waarborgen (exclusief octrooi), octrooi nr.: zl201220245236.8)
4.Hoofdbesturingssysteem van de testkamer

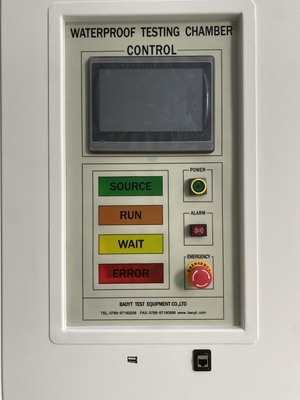

4.1 besturingssysteem	PLC-module + geïntegreerde kleuren-LCD-touchscreen, hoofdhersencontroller
4.2 Precies van het beeldscherm	Temperatuur ≤ 0,1 °C; waterdruk ≤ 0,1 kpa; waterstroom ≤ 0,1 L/min; tijd ≤ 0,1 min
4.3 Inrichtingsmodus	Het heeft twee modi: constante (handmatige) parameterinstelling en programmainstelling: constante (handmatige) parameterinstelling: regenintensiteit en druppelintensiteit; Programma-instelling: regenintensiteit, regendruppelintensiteit en testtijd
4.4 Besturingsmodus	Het heeft twee besturingsmodi: constant (handmatig) en automatisch programma: Constante (handmatige) bediening: handmatige start en handmatige stop wanneer de tijd is aangebroken. Automatische programmabeheersing: programma start of vertraging start en automatische stop wanneer de tijd is bereikt
4.5 Display-interface	800x480 dot matrix resolutie, TFT kleur LCD display
4.6 Andere functies	4.6.1 Foutsignaal, oorzaak en handhavingspompfunctie 4.6.2 afsluitingsbescherming 4.6.3 beschermingsfunctie voor bovenste en onderste grenstemperatuur 4.6.4 kalendertijdfunctie (automatische start en automatische stop) 4.6.5 postfunctie. 4.6.6 instellingsparameters van wachtwoordbeveiligingscontroller kunnen worden aangepast
4.7 Interface voor gegevensopslag en functies	4.7.1 Lokale gegevensopslag: de gegevensopslag omvat de belangrijkste testparameters zoals testdatum en -tijd, testdoelwaarde en testgemeten waarde.en de testgegevens van ten minste 1 jaar kunnen worden opgeslagen. De gegevens kunnen worden geëxporteerd via een extern opslagmedium (USB-flashdisk); 4.7.2 USB-gegevensinterface: de controller kan de USB-interface uitbreiden en de functie van het downloaden van gegevens ondersteunen.
5. Elektrische veiligheidsbescherming voor de controle van de testbox
5.1 Werkruimte	5.1.1 onafhankelijke studio boven temperatuurbeschermer 5.1.2 overbelastingbescherming van luchtbehandelingsventilator 5.1.3 positieve drukbewaking in de cabine 5.1.4 detectie van de windsnelheid in de cabine
5.2 Waterwegensysteem	5.2.1 Bescherming tegen overbelasting van de waterboosterpomp 5.2.2 bescherming tegen overbelasting van waterleidingen onder waterdruk 5.2.3 bescherming van het waterreservoir tegen lage waterstanden 5.2.4 overstromingsbescherming van wateropslagtanks
5.3 Stroomvoorziening	5.3.1 Faseverlies van de voedingsvoorziening en fasefoutenbescherming 5.3.2 onafhankelijke kortsluiting over de stroombescherming van de bediening 5.3.3 onafhankelijke kortsluiting over de stroom van het hoofdcircuit met hoge stroom 5.3.4 lekkagebescherming van ELBC-lekkage-sluiters en RC-elektronische overspanningsbescherming
5.4 Andere	5.4.1 herinnering bij opsporing van drukluchttekort 5.4.2 Grondingsbescherming van de testkamer met schelpen 5.4.3 elektrische bescherming van andere hulpmiddelen en bescherming van de veiligheid van het personeel
