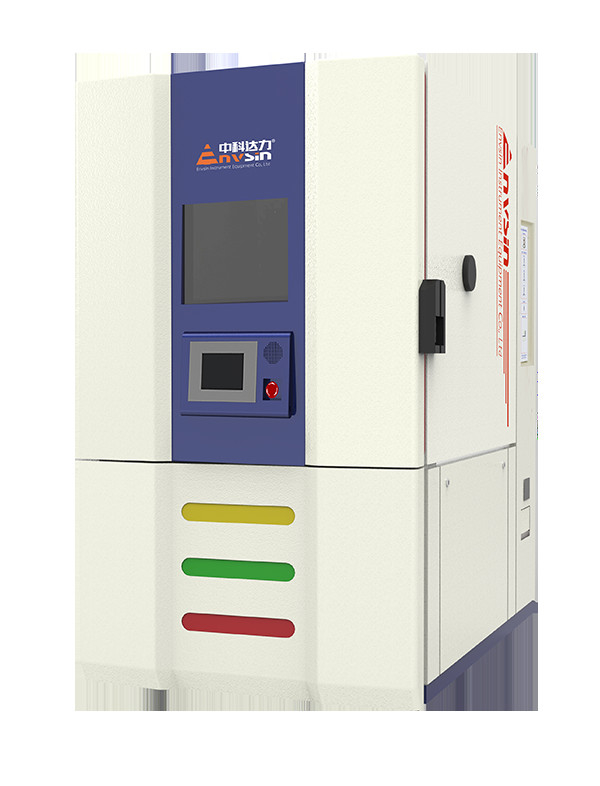

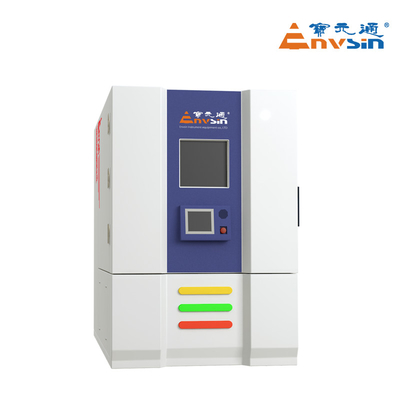

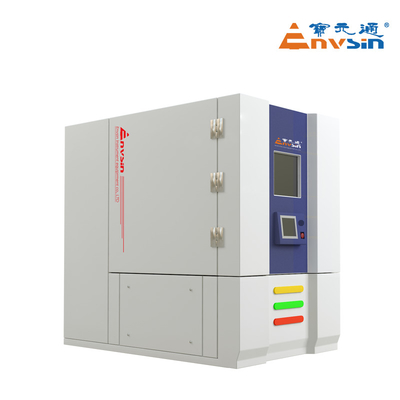

De lucht Gekoelde Kamer van de Temperatuurtest, Kamer van de 335 Liter de Klimaattest

Testruimte

335L

Inwendige afmetingen

580*765*750mm (W*D)*H)

Buitengrootte

W870mm*D1860 mm*H1800mm(W*D*H)

Stroomvoorziening

230V±10%,50Hz±1,60A, 3/N/PE, aardweerstand < 4Ω

Max.

9.5 kW

Max. valuta

21A

Koelmethode

Luchtgekoelde (koelsysteem)/ (optioneel waterkoeling)

Installatieplaats

• De grond van de werkplek moet vlak zijn, goed geventileerd zijn; geen brandbare voorwerpen, corrosieve gassen of stof.

• Geen sterke elektromagnetische straling in de buurt.

• Dicht bij het afvoersysteem (bij condenswater op minder dan 2 meter afstand).

• Het draagvermogen van de grond ten minste 10000 kg/m2.

• Bereid de juiste stroomvoorziening en watervoorziening voor.

• Indien water of gasvoorziening nodig is, dient deze vooraf uitgerust te zijn;1.8.7 Omgevingstemperatuur: 5°C~25°C, 25°C~35°C wordt aanbevolen, functioneert goed; ((voor luchtgekoelde modellen); 5°C~40°C functioneert goed (voor watergekoelde modellen)

• Omgevingsvochtigheid: ≤ 85% RH.

• Omgevingsdruk: 86 KPa ∼ 106 KPa.

• Installatieruimteverzekeringen, als hieronder.

- Ik weet het niet.

Temperatuurtest

Temperatuurbereik:-70°C+180°C

Opmerking:

1.Test zonder belasting, overeenkomstig GB/T5170 2008, indien geen andere bijzondere vermelding.

2.Omgevingstemperatuur 25°C, goede ventilatie: goed functioneren als 35°C≥RT>25°C;koelingssnelheid en thermische belastingcapaciteit worden beïnvloed door lage omgevingstemperatuur.

Temperatuurschommelingen: ± 2°C

Temperatuuruniformiteit: ± 0,5°C ± 2°C

Temperatuurdeviatie: ± 0,1°C ± 0,5°C

Verwarmingstijd: < 45 min ((Kamertemperatuur < + 180 °C)

Afkoelingstijd:<50 min ((Kamertemperatuur→-70°C)

Testnorm

1. GB/T 2423.1 Test bij lage temperatuur

2.GJB 150.3 Hoogtemperatuurtest

3.GB/T 2423.2 Hoogtemperatuurtest

4.GJB 150.4 Test op lage temperatuur

Structuurmodus

De testruimte is bovenaan, de koelkast is onderaan, de stroomverdeling aan de achterkant, het hoofdbedieningspaneel aan de voordeur en het uitgebreide paneel aan de rechterzijde van de achterkant.De deur opent van rechts naar links.De luchtcirculatie en het airconditioningssysteem bevinden zich aan de achterzijde van de testruimte: ((centrifuge ventilatorblaad, luchtstroomgeleidingsinrichting,verwarmer,vochtigmaker,koelwarmtewisselaar,Temperatuur- en luchtvochtigheidsgevoelig apparaat.

• Buitenmateriaal: koudgewalst staal met statische coating aan beide zijden

• Interieurmateriaal: SUS304 roestvrij staal

• Isolatiematerieel: strakke isolatielaag van polyurethaanfoom

Draagvlak

• Hegeladheid: ≤ 50 kg (gemiddeld geladen)

• Behoud van het draagvermogen van het testkoffer: ≤ 20 kg (gemiddeld geladen)

• Totale belastinggewicht van de testruimte ((planken en bodem) ≤ 80 kg

De deur van de kamer

• Eenvoudige deur met scharnieren aan de linkerkant

• Doorgrootte: 580 × 750 mm

• Inrichting met siliconrubber en verwarmingssysteem voor anticondensatie

Waarnemingsvenster

Afmeting:280 × 400 mm ((W × H), gecoat antivrost hol glas voor verwarming

Kabelpoorten

1 poort met Φ100 mm aan de linker- en rechterzijde, met schroefkappen en zachte siliconen stopcontacten.

koplamp

In het observatievenster

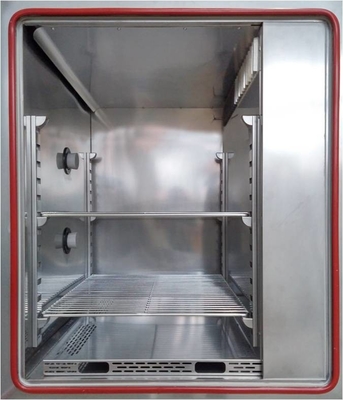

Schappen

2 binnenregel voor monsters; hoogteverstelbaar

Afvoergaten

Afvoerputten voor condenswater buiten

Overlooppoort

Op de achterkant van de behuizing voor het afvoeren van condenswater

Draagbare rollen

Sterke verstelbare wielen

Gescheiden ontwerp van water/elektrische stroom

Vochtigheidssysteem en elektrisch besturingssysteem zijn gescheiden voor veiligheid ((patent nr.:ZL201220245236.8)
