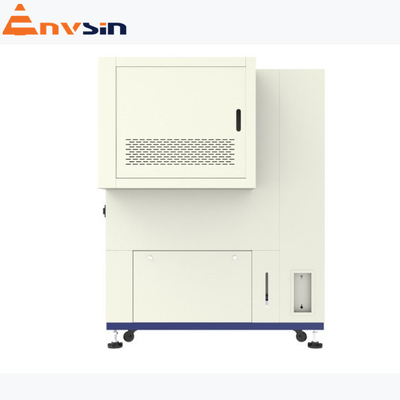

IPX7 Energiezuinige betrouwbare regentestkamer voor naleving van waterdichte normen

Naam van het product

Waterdichte testkamer

Productmodel

BY-IPX7

Verbod op het testen of opslaan:

Brandbare, explosieve en vluchtige stoffen

Biologische exemplaren met biologische kenmerken

Monsters met deeltjesstraling en sterke elektromagnetische interferentievermogen

Specimens die een hoge sterkte en een groot deel van de lichaamsuitbreiding kunnen veroorzaken

Toepassingen:

Deze onderdompelingstestkamer wordt toegepast voor het testen van de onderdompeling van de beschermlaag van elektronische en elektrische apparatuur, hardware-gereedschappen, machineonderdelen,Het biedt een meeslepende omgeving waarin realistische analoge elektronische producten en hun componenten tijdens het transport kunnen worden blootgesteld, om de waterdichte prestaties van verschillende producten te bereiken.

Deze waterdichte testkamer voldoet aan IEC60529, GB4208 DIN40050-9, ISO20653.De testfunctie wordt gebruikt voor de productinspectie van de beschermingsklasse van de behuizing IEC (IP Supplementary Code Enhanced Test), die is vervaardigd volgens de desbetreffende specificaties van de norm DIN40050 en voldoet aan de desbetreffende standaardtestmethode voor het beschermingsniveau van de behuizing.

Mtechnische parameters

IPX7

Het laagste punt van de buitenste behuizing met een hoogte van minder dan 850 mm moet minder dan 1000 mm onder het wateroppervlak liggen.

Het hoogste punt van de buitenste behuizing met een hoogte van 850 mm of meer moet 150 mm onder het wateroppervlak liggen.

Waterdruk: 1000kpa; (controller kan weergeven)

Testtijd: ten minste 30 minuten;

Andere: grootte (niet bepaald)

Testnorm

SO16750-1-2006 Omgevingsvoorwaarden en tests voor elektrische en elektronische apparatuur voor wegvoertuigen (algemene voorschriften)

IP-code van de beschermingsklasse voor schelpen volgens DIN40050-9

ISO20653 wegvoertuigen - beschermingsgraad (IP-code) - bescherming van elektrische apparatuur tegen vreemde voorwerpen, water en contact

IEC 60529-code voor de bescherming van elektrische behuizingen

GMW 3172(2007)Algemene eisen voor voertuigomgeving, betrouwbaarheid en prestaties

VW80106-2008 Algemene testvoorwaarden voor elektrische en elektronische onderdelen op auto's

QC/T 417.1 ((2001)Aansluiting voor voertuigen met bedradingsbanden Deel 1

GB4208 Beveiligingscategorie

Reen systeem

Systeemstructuur

Om een langdurig schoon waterwegverkeer te garanderen, keert het water in de waterpijp automatisch terug naar de watertank wanneer de regenwaterproef wordt gestopt.De druppelbak zal worden geperst door gecomprimeerde lucht om het water uit te persen, zodat er geen water in de waterleiding en de druppelkop is om langdurig leeglopen te voorkomen.

Aangezien de test een grote hoeveelheid regenwaterstroom genereert, wordt het regenwater dat uit de test valt centraal verzameld via de overlooppoort aan de onderkant van de werkkamer van de binnenkast.,en gerecycled door het filter.

Drainagevloerafvoer

Na de regentest komt het opgehoopte water in de sedimentatietank en wordt het gefilterd en opnieuw gebruikt.De afvoergracht is gelijk aan de grond en heeft geen invloed op het draaggewicht van de vloer van de testbox en op de in- en uitgang van de testproducten..

Metode voor de regeling van de waterdrukstroom

het gesloten terugkoppelingsregelsysteem bestaat uit een waterdruksensor, een waterstroomsensor, een regelaar, een elektromagnetische klep, een AD-aandrijvingsmodule, een frequentiekonverter,en een waterdrukstroomregulerende pompDe PID-controle

de algoritme wordt gebruikt om de testkamer in realtime dynamisch te bedienen. De waterdrukstroom van de kamerspijp wordt fijn en snel aangepast. (de afbeelding is slechts een referentie)

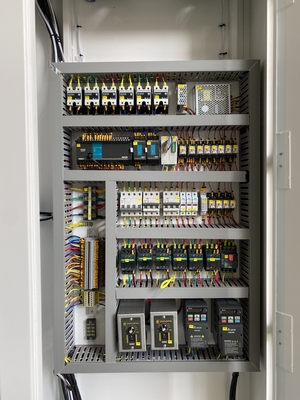

Bestuurder

Digitaal aangedreven stapsloze omvormer, AD-aandrijvingsmodule (afbeelding is uitsluitend ter referentie)

Verstuiver

Gebruik een horizontale meerfasige centrifuge waterpomp met weinig geluid, compacte structuur en kleine installatieruimte (afbeelding is uitsluitend ter referentie)

Hydraulische stroomsensor

Elektronische vloeistofdruksensor, elektronische vloeistofstroomsensor (afbeelding is uitsluitend ter referentie)

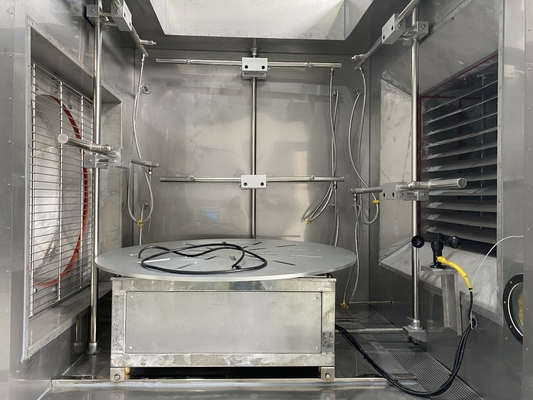

Waterpijp

Speciale regendruppelproefnoot, watersprayproefnoot (afbeelding is uitsluitend ter referentie)

Condensat afvoergat

Drainageopeningen met condensat en condensat in de werkplaats

Overloopgat

Een overloopgat wordt in de doos geplaatst om het leidingswater in de testkamer te leiden
