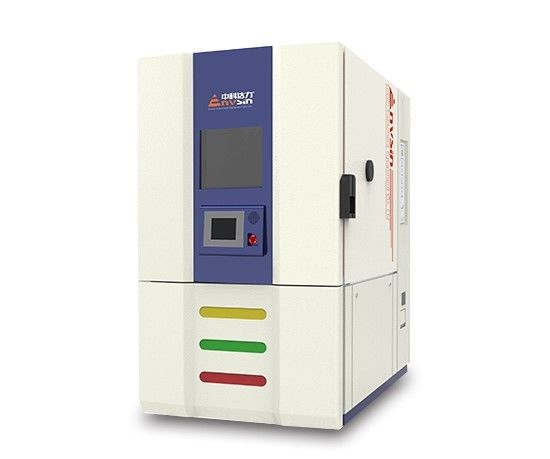

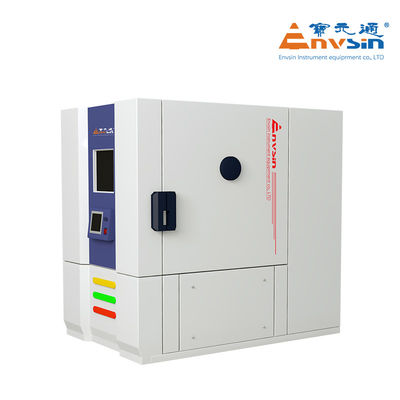

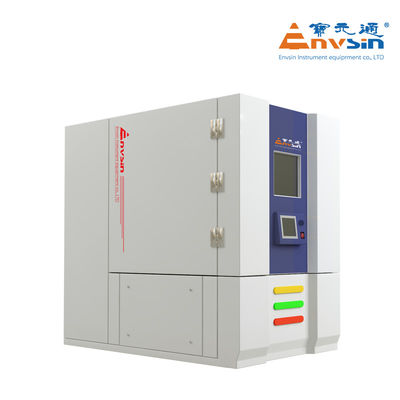

Inlooptemperatuurvochtigheidskamer voor extreme milieutests

Testruimte

600 liter

Inwendige afmetingen

800*800*950mm (W*D*H)

Buitengrootte

1090mm*1960mm*1995mm ((W*D*H)

Stroomvoorziening

AC380V±10%,50Hz±1,60A, 3/N/PE, aardweerstand < 4Ω

Max.

60 kW ((normaal 35 kW)

Max. valuta

100A ((normaal 30A)

Koelmethode

Watergekoeld (koelsysteem)

Installatieplaats

• De grond van de werkplek moet vlak zijn, goed geventileerd zijn; geen ontvlambare voorwerpen, corrosieve gassen of stof
• Geen sterke elektromagnetische straling in de buurt.
• Dicht bij het afvoersysteem (binnen 2 meter voor condenswater)
• Het draagvermogen van de grond niet minder dan 15000 kg/m2
• Bereid de juiste stroomvoorziening en watervoorziening voor
• Als water of gasvoorziening nodig is, moet deze vooraf voorzien zijn van een
• Omgevingstemperatuur: 5°C~25°C, 25°C~35°C gesuggereerd, goed werken; ((voor luchtgekoelde modellen);5°C~40°C goed werken (voor watergekoelde modellen)
• Omgevingsvochtigheid: ≤ 85% RH
• Omgevingsdruk: 86 KPa ∙ 106 KPa
• Waarborgen voor de plaats van de installatie, als hieronder:

- Ik weet het niet.

Koelwater

Watertemperatuur: 5°C≤watertemperatuur ≤28°C. Als de waterbron airconditioning gekoeld water is, is de temperatuur lager dan 10°C, moeten maatregelen worden genomen om te voorkomen dat het water in de leidingen condenseert.

1.Als u het ontwerp van de windkoeling aanneemt, heeft u geen waterkoeling nodig

2.Als de gebruiker een nieuw koelwatercirculatiesysteem moet bouwen.Koeltoren standaard ≥10 ton of waterkoeler koelcapaciteit ≥35 kW ((20°C)

3.Koelwaterstelsel: GB50050-1995

Waterstroom: ≥ 10 t/uur

Pijpdiameter:G2,5 inch ×2

Inlaatwaterdruk:0.3MPa ¥0.6MPa

waterdrukverschil inlaat- en uitlaat: ≥ 0,2 MPa

Waterbehoefte:voldoen aan de norm GB50050-1995

Temperatuurtest

Temperatuurbereik:-70°C+180°C

Opmerking:

1.Test zonder belasting, overeenkomstig GB/T5170-2008, indien geen andere bijzondere vermelding.

2.Omgevingstemperatuur 25°C, goede ventilatie: goed functioneren als 35°C≥RT>25°C;koelingssnelheid en thermische belastingcapaciteit worden beïnvloed door lage omgevingstemperatuur.

Temperatuurschommelingen: ± 0,1°C ± 0,5°C

Temperatuuruniformiteit: ± 0,5°C ± 1,0°C (leeg)

Temperatuurdeviatie: ± 0,1°C ± 0,5°C

Temperatuurgradiënt: < 2,0°C

Lineaire temperatuurverandering -

-40°C +125°C, 11°C/min,met een lading van 5 kg PCB's

Niet-lineaire temperatuurswijzigingssnelheid:15°C/min

Testnormen

1.GB/T 2423.1 Test bij lage temperatuur

4.GJB 150.3 Hoogtemperatuurtest

2.GB/T 2423.2 Hoogtemperatuurtest

5.GJB 150.4 Test op lage temperatuur

3.GB/T2423.22 (Temp. fietstoets)

6.IEC 60068-2 (testen tegen temperatuur)

Grafiek van het warmtevermogen

Bij standaardtemperatuuronderzoek wordt toegepast dat de thermische capaciteit voor het laden varieert van verschillende temperatuurwaarden.

Structuurmodus

• De testruimte is bovenaan, de koelkast is onderaan, de stroomverdeling aan de achterkant.
• Het hoofdbedieningspaneel is aan de voordeur, en het uitgebreide is aan de rechterzijde.
• De deur gaat van rechts naar links open.Luchtcirculatie en airconditioning zijn aan de achterkant van de testruimte:KoelwarmtewisselaarTemperatuur- en vochtigheidssensor.

Samenstelling

• Buitenmateriaal: koudgewalst staal met statische coating aan beide zijden
• Interieurmateriaal: SUS304 roestvrij staal
• Isolatiematerieel: strakke isolatielaag van polyurethaanfoom

Draagvlak

• Hegeladheid: ≤ 50 kg (gemiddeld geladen)
• Behoud van het draagvermogen van het testkoffer: ≤ 20 kg (gemiddeld geladen)
• Totale belastinggewicht van de testruimte ((planken en bodem) ≤ 80 kg

De deur van de kamer

• een enkele deur met scharnieren aan de linkerkant;
• Doorgrootte: 800 × 950 mm ((W × H);
• met siliconrubber en een verwarmingssysteem voor anticondensatie;

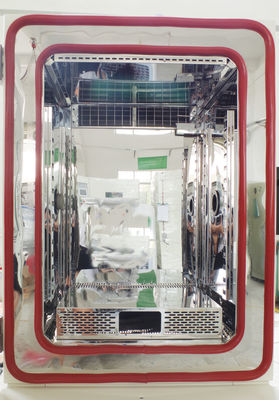

Waarnemingsvenster

Afmeting:280 × 400 mm ((W × H), gecoat antivrost hol glas voor verwarming

Kabelpoorten

2 poorten met Φ50 mm aan de linker- en rechterzijde, met schroefkappen en zachte siliconen stopcontacten.

koplamp

In het observatievenster

Schappen

2 binnenregel voor monsters; hoogteverstelbaar

Afvoergaten

Afvoerputten voor condenswater buiten

Overlooppoort

Op de achterkant van de behuizing voor het afvoeren van condenswater

Draagbare rollen

Sterke verstelbare wielen

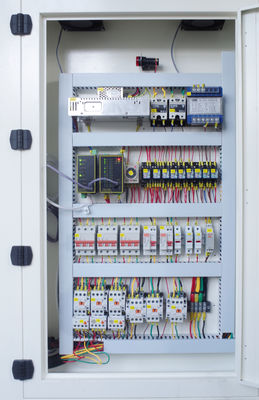

Gescheiden ontwerp van water/elektrische stroom

Vochtigheidssysteem en elektrisch besturingssysteem zijn gescheiden voor veiligheid ((patent nr.:ZL201220245236.8)
