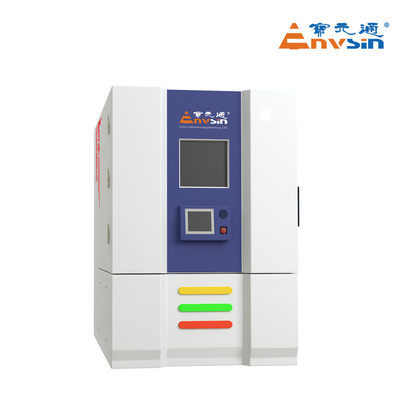

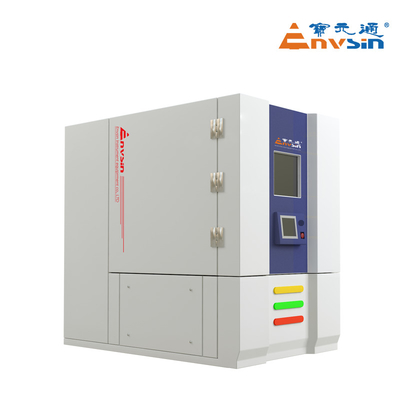

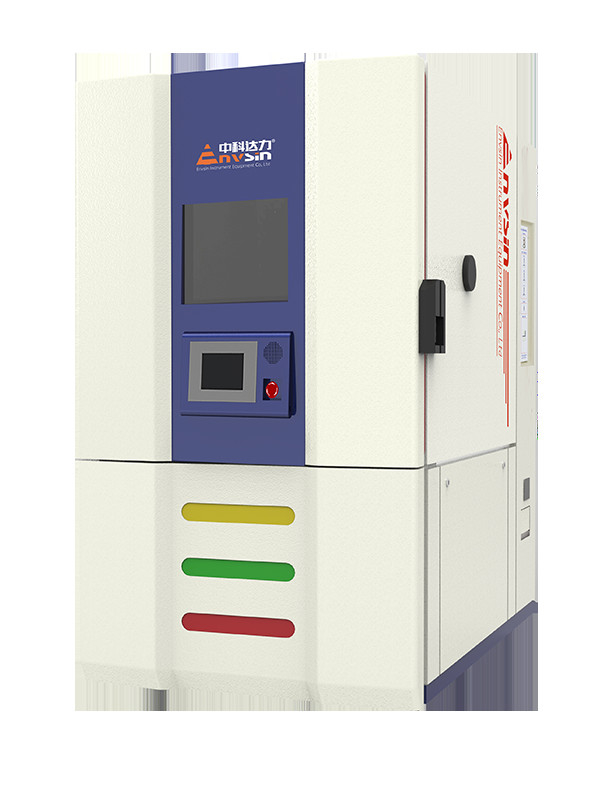

de Temperatuur die van 990L SUS304 ESS-Testkamer cirkelen

Testruimte

990L

Inwendige afmetingen

1100*950*950mm (W×D×H) (W×D×H)

Buitengrootte

1350mm x 1890mm x 2050mm

Stroomvoorziening

AC380V±10%,50Hz±1,60A, 3/N/PE, aardweerstand < 4Ω

Max.

75KW ((Het gemiddelde vermogen is ongeveer 35KW)

Max. valuta

130A ((De gemiddelde stroom is ongeveer 55A)

Koelmethode

Watergekoeld (koelsysteem)

Installatieplaats

• De grond van de werkplek moet vlak zijn, goed geventileerd zijn; geen brandbare voorwerpen, corrosieve gassen of stof.

• Geen sterke elektromagnetische straling in de buurt.

• Dicht bij het afvoersysteem (binnen 2 meter voor condenswater)

• Het draagvermogen van de grond niet minder dan 15000 kg/m2

• Bereid de juiste stroomvoorziening en watervoorziening voor

• Als water of gasvoorziening nodig is, moet deze vooraf voorzien zijn van een

• Omgevingstemperatuur: 5°C~25°C, 25°C~35°C gesuggereerd, goed werken; ((voor luchtgekoelde modellen);5°C~40°C goed werken (voor watergekoelde modellen)

• Omgevingsvochtigheid: ≤ 85% RH

• Omgevingsdruk: 86 KPa ∙ 106 KPa

• Waarborgen voor de plaats van de installatie, als hieronder:

  - Ik weet het niet.

- Ik weet het niet.

Koelwater

Watertemperatuur: 5°C≤watertemperatuur ≤28°C. Als de waterbron airconditioning gekoeld water is, is de temperatuur lager dan 10°C, moeten maatregelen worden genomen om te voorkomen dat het water in de leidingen condenseert.

1.Als u het ontwerp van de luchtkoeling aanneemt, heeft u geen water nodig.

2.Als de gebruiker een nieuw koelwatercirculatiesysteem moet bouwen.

≥ 10 ton, of waterkoeler met een koelcapaciteit ≥ 35 kW ((20°C).

3.Koelwaterstelsel: GB50050-1995

Waterstroom: ≥ 10 ton/uur

Pijpdiameter:G2,5 inch ×2

Inlaatwaterdruk:0.3MPa ¥0.6MPa

waterdrukverschil inlaat- en uitlaat: ≥ 0,2 MPa

Watervraag: voldoet aan de norm GB50050-1995

Temperatuurtest

Temperatuurbereik:-70°C+180°C

Opmerking:1.Test zonder belasting, overeenkomstig GB/T5170-2008, indien geen andere speciale vermelding is gegeven.

2.Omgevingstemperatuur 25°C, goede ventilatie: goed functioneren als 35°C≥RT>25°C;koelingssnelheid en thermische belastingcapaciteit worden beïnvloed door lage omgevingstemperatuur.

Temperatuurschommelingen: ± 0,5°C

Temperatuuruniformiteit:0.1°C ∼2.0°C

Temperatuurdeviatie: ± 0,1°C ± 2,0°C

Temperatuurgradiënt: < 2,0°C

Lineaire temperatuurverandering -

binnen - 45 ~ + 100 °C, 15 °C / min

Niet-lineaire temperatuurswisselingssnelheid < 15°C/min

Temperatuurvochtigheidstest

Temperatuurbereik: +10°C +95°C

Vochtigheidsbereik:10%RH ∼98%RH

Temperatuur-eenvormigheid: ± 0,5°C ± 2,0°C

Vochtigheidsuniformiteit:±1,0%RH ±5,0%RH

Temperatuurverschuiving: ± 0,1°C ± 2,0°C

Vochtigheidsdeviatie: ±1,0% RH ±5,0% RH

Temperatuurschommelingen: ± 0,1°C ± 0,5°C

Vochtigheidsfluctuatie: ±1,0% RH ±3,0% RH

Temperatuurgradiënt: < 2,0°C

Vochtigheidsgradiënt < 5,0%RH

Testnormen

1 GB/T 2423.1 Test op lage temperatuur

5 GJB 150.3 Hoogtemperatuurtest

2 GB/T 2423.2 Hoogtemperatuurproef

6 GJB 150,4 Test op lage temperatuur

3 GB/T2423.34 Klimaatcyclingtest

7 GJB 150.9 Klimaatproef

4 Klimatetoets volgens IEC60068-2

8 MIL-STD-202G-103BVochtigheidstest

Grafiek van het warmtevermogen

Bij standaardtemperatuuronderzoek wordt toegepast dat de thermische capaciteit voor het laden varieert van verschillende temperatuurwaarden.

Temperatuur- en luchtvochtigheidscontrole grafiek
